アニール処理とは？ ─ 設計者に必要な基本理解

アニール処理の基本原理

アニール処理とは、成形品を特定の温度に加熱し、一定時間保持した後にゆっくりと冷却することで、成形時に発生した内部応力を緩和・除去する熱処理工程のことです。この「特定の温度」は、樹脂が持つ固有の特性温度と深く関連しています。一般的に、非晶性樹脂の場合はそのガラス転移温度（Tg）よりもやや高い温度で分子運動を活発化させて応力緩和を促します。これにより分子鎖はより自由な動きを取り戻し、不安定なひずみを解放します。一方、結晶性樹脂の場合は、応力除去を主目的とする場合はガラス転移温度（Tg）以上で、かつ結晶化が急激に進まない温度域で、結晶化を促進し物性を向上させる目的ではガラス転移温度（Tg）以上、融点（Tm）以下の結晶化しやすい温度域（結晶化温度Tc近傍）で処理されます。これにより、分子鎖が再配列し、より安定な状態へと移行することで、部品の寸法安定性や機械的特性が向上します。

射出成形における内部応力の発生要因

射出成形においては、いくつかの要因が複合的に作用し、部品内部に応力が残留しやすくなります。主なものとしては、溶融した樹脂が金型内で急速に冷却されることによる固化が挙げられます。これにより、分子が十分に緩和する時間がないまま無理な状態で固定されてしまいます。また、非晶性樹脂は、結晶性樹脂に比べて分子の配向がランダムであるため、応力が緩和されにくい傾向があります。さらに、製品形状に起因する要因として、肉厚差のある形状では、厚肉部と薄肉部で冷却速度が異なるため、その境界面に応力が集中しやすくなります。同様に、リブやボスといった複雑な形状も、応力集中を引き起こしやすい箇所となります。これらの残留応力は、目に見えない形で部品の品質に影響を及ぼすのです。

アニール処理の主な目的

アニール処理が目指す効果は、材料の特性によって重点が異なりますが、大きく分けて以下の2つが挙げられます。
一つ目は「応力除去」です。これは、成形工程で部品内部に蓄積された残留応力を低減させることで、使用中の応力割れや変形、寸法変化といった不具合のリスクを大幅に軽減するものです。特に非晶性樹脂においては、この応力除去がアニール処理の主要な目的となります。
二つ目は「結晶化促進」です。結晶性樹脂の場合、成形後の冷却プロセスだけでは十分に結晶化が進行せず、本来その材料が持つポテンシャルを最大限に引き出せていないことがあります。アニール処理によって再加熱し、適切な温度で保持することで、結晶化度を高めることができます。これにより、機械的強度（引張強さ、曲げ強さなど）や耐熱性、そして寸法安定性が向上します。

見えない応力と製品信頼性

設計者の皆様にとって最も重要なのは、「目に見えない内部応力が、設計した製品の長期的な信頼性や性能維持に直結している」という事実を認識していただくことです。どんなに優れた設計であっても、部品内部に大きな応力が残っていれば、予期せぬタイミングで不具合が発生し、製品全体の信頼を損なう可能性があります。アニール処理は、この見えないリスクを効果的にコントロールし、製品の品質を根本から支えるための有効な手段なのです。

どんなときにアニール処理が必要か？ ─ 設計段階で意識すべき場面

アニール処理の必要性は、製品に求められる品質レベルや使用環境、使用材料によって大きく左右されます。設計段階で以下の様なケースに該当する場合、アニール処理の実施を検討することが賢明です。
まず、高い寸法精度や光学性能が要求される部品では、アニール処理が極めて重要になります。例えば、精密な嵌合が求められるギア部品やコネクタ、光の透過性や屈折率が性能に直結する透明カバーやレンズなどがこれに該当します。内部応力による微細な変形であっても、これらの部品では機能不良や性能低下に直結するため、アニール処理によって寸法安定性を高め、設計通りの精密な形状と性能を長期にわたり維持する必要があります。

次に、高温環境や高応力環境下で使用される部品も、アニール処理を検討すべき代表的なケースです。これらの環境下では、残留応力が熱や外部からの力によって助長され、クラックの発生やクリープ変形を引き起こしやすくなります。アニール処理によってあらかじめ内部応力を除去しておくことで、こうした過酷な条件下での耐久性向上に繋がります。
また、時間経過や特定の環境因子（湿度、薬品など）によって劣化や変形が生じやすい条件下で使用される部品についても、アニール処理の有効性を考慮すべきです。屋外に設置される筐体や、湿度の高い場所で使用される電子部品のケース、あるいは特定の化学薬品と接触する可能性のある医療機器部品や化学プラント用部品などがこれに当たります。これらの部品では、内部応力と環境因子が複合的に作用し、予期せぬタイミングで強度低下や変形、ソルベントクラック（薬品による割れ）などを引き起こす可能性があります。特に吸水性のある樹脂の場合、吸湿による膨張と内部応力が組み合わさることで問題が顕在化しやすいため、アニール処理による応力緩和が効果的です。

そして何よりも重要なのは、成形直後の検査では外観上も寸法上も「良品」と判断された部品であっても、アニール処理の有無によって、その後の製品寿命や寸法安定性、耐環境性に大きな差が出る場合があるという点です。目に見えない内部応力は、製品が市場に出てから、あるいは顧客の手元に渡ってから問題を引き起こす時限爆弾のような存在になり得ます。設計段階からこれらのリスクを予見し、必要に応じて成形メーカーとアニール処理の要否について協議することが、製品のトータルな品質と信頼性の向上に不可欠です。

材料別のアニール処理の考え方

以下にご紹介する内容は、あくまで設計者の皆様が材料選定や設計の際に知っておくと役立つ目安であり、詳細なアニール条件（温度、時間、冷却速度など）の設計は、成形メーカーが持つ材料特性や製品形状、金型構造などの知見に基づくノウハウ領域となります。アニール温度の選定は、前述のガラス転移温度（Tg）や結晶化温度（Tc）、融点（Tm）を考慮して行われます。

材料	アニール温度（目安）	主な目的	留意点
PEEK	200〜230℃ (応力除去)、250〜300℃ (結晶化促進)	フル結晶化による寸法安定性の向上、機械的特性の向上	高温での処理により結晶化が進行し寸法変化が大きい。応力残留で後割れリスクあり。治具による変形拘束も重要。
PPSU	200〜220℃	応力除去・耐薬品性の向上、クラック防止	高温でも歪まないよう、製品形状に合わせた適切な治具設計が必要。
PES	160〜200℃	寸法変化の抑制・機械的物性安定、耐薬品性の向上	特に冷却が不均一になりやすい成形品（肉厚差大など）に有効。
PEI	180〜200℃	精密部品の寸法補正・信頼性向上、耐薬品性の向上	気泡の発生や反りの抑制にも効果的な場合がある。
PSU	160〜180℃	応力緩和と長期安定性、耐薬品性の向上	比較的剛性の高い部品向けに、応力割れ防止や寸法安定性のために活用される。

留意点：

• 上記は一般的な目安であり、実際の処理条件はグレード、製品形状、肉厚、要求品質によって大きく異なります。同じ材料名でも、メーカーやグレードが異なれば最適なアニール条件も変わることを念頭に置く必要があります。

• 材料によっては、アニール処理を行うことで逆に特性が悪化するケース（例えば、過度な結晶化による脆化）や、効果が薄い場合もあります（例：特定のフィラーが高濃度で含まれる場合など）。そのため、過剰な一般化は禁物であり、材料メーカーの技術資料や推奨条件、そして何よりも成形メーカーが持つ過去の実績や知見に基づいた慎重な判断が不可欠です。

• アニール処理を行うと、多くの場合、成形収縮に加えてアニールによる寸法変化（主に収縮、場合によっては膨張）が生じます。特に結晶性樹脂では、結晶化の進行により収縮が大きくなる傾向があります。この変化量を見越した金型設計（アニール後の寸法をターゲットとした設計）や、場合によってはアニール後の追加工（機械加工などによる寸法調整）が必要になることもあります。

アニール処理が“設計品質”を支えているという視点

時間経過による不具合事例とアニール処理の役割

成形直後の寸法検査では全く問題のなかった部品が、数日後、あるいは輸送の振動や顧客先での組み付け時のわずかな応力、さらには使用環境下での温度変化などによって、嵌合不良を起こしたり、微細なクラックが発生したりするケースをよく耳にします。これは、部品内部に潜んでいた残留応力が、時間経過や外部からのわずかなトリガーによって解放され、変形や破壊といった形で顕在化した典型的な例です。アニール処理を適切に行うことで、成形部品は内部応力から解放され、より安定した状態になります。これにより、設計時に意図した形状や性能が、一時的なものではなく、長期的な視点、つまり“時間軸を通して維持”されるのです。アニール処理は、設計者の意図を製品のライフサイクル全体にわたって具現化するための、まさに縁の下の力持ちと言えるでしょう。

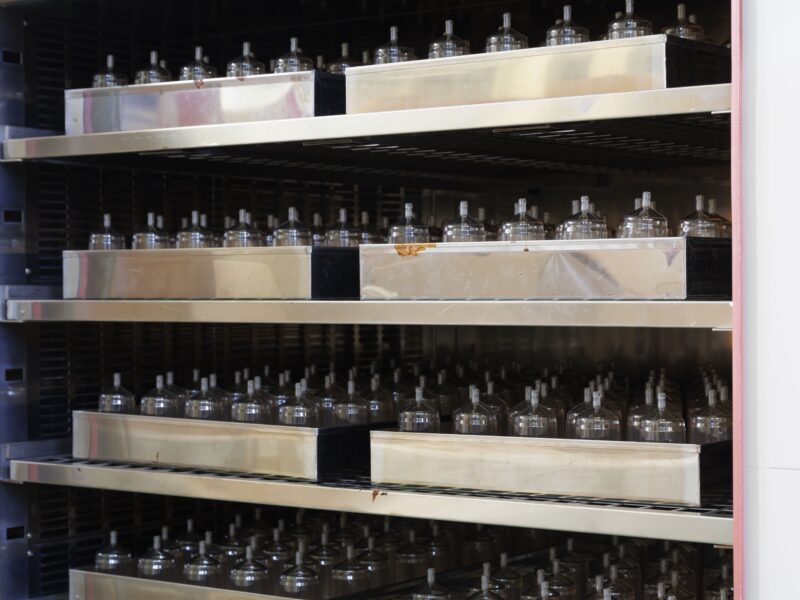

当社の取り組み：最適な条件設計から一貫対応

当社では、このアニール処理の重要性を深く認識し、単に「部品を加熱して冷ます」という表面的な作業として捉えていません。使用する材料ごとの詳細な熱的挙動（ガラス転移点Tg、結晶化温度Tc、融点Tm、熱膨張率など）や、製品の形状特性（肉厚分布、リブやボスの配置、応力集中が懸念される箇所など）を徹底的に分析し、それぞれの製品に対して最適なアニール処理条件をカスタムメイドで設計・実施しています。さらに、過去の膨大なデータと、場合によってはCAEシミュレーションなどを組み合わせることで、アニール後の寸法を高精度に予測し、必要に応じて後加工での寸法補正も視野に入れた一貫対応を行っています。

信頼できるメーカー選定の重要性

設計者の皆様にとって、自社でアニール処理の全てを管理することは現実的ではありません。だからこそ、最も重要なのは、「信頼できる成形メーカーが、アニール処理まで含めて最終製品の品質に責任を持って対応しているかどうか」を見極めることではないでしょうか。単に「アニール処理をします」というだけでなく、なぜその条件なのか、どのような効果が期待でき、どのようなリスク管理をしているのか、といった点まで踏み込んでコミュニケーションが取れるメーカーこそが、真のパートナーとなり得ます。当社は、その期待に応える技術力と品質管理体制を備えていると自負しております。

設計者として押さえておきたいポイント

射出成形部品の設計者として、アニール処理に関して日々の業務で押さえておくと、よりスムーズな開発と高品質な製品実現に繋がるポイントをいくつかご紹介します。
まず、「内部応力が残りやすい形状」や「寸法変化や環境劣化が特に懸念される材料」を選定・設計する際には、初期段階からアニール処理の実施を前提とした設計判断が有効です。例えば、極端な肉厚差を持つデザイン、金属部品などをインサート成形する部品、鋭利な角部が多い形状などは、応力集中が避けられません。また、PEEK、PPSUといったスーパーエンプラや、特定の環境下で応力割れしやすい材料を使用する場合も同様です。これらのケースでは、アニール処理を行うことによる寸法変化や特性向上をあらかじめ見込んでおくことで、後工程での大幅な設計変更や、予期せぬ不具合による手戻りリスクを大幅に低減できます。

次に、自社内での判断や対応が難しいと感じた場合は、臆することなく、アニール処理の実績が豊富な成形メーカーに早期に相談することが重要です。アニール処理の要否判断や、ましてや適切な条件設定（温度、時間、昇温・降温速度など）には、材料学的な知識だけでなく、製品形状や金型構造、さらには成形条件との関連性まで考慮に入れた高度な専門知識と経験が不可欠です。設計の初期段階で相談することで、より適切な材料選定や形状提案、さらにはアニール処理を前提とした効率的な生産プロセスの構築に繋がる可能性があります。当社も、そうした技術相談を積極的に歓迎いたします。
また、成形メーカーにアニール処理を依頼する際には、図面に単に「アニール処理のこと」といった曖昧な指示をするよりも、「その製品に最終的に求められる機能」と「実際に使用される環境条件」を可能な限り詳細に共有する方が、はるかに合理的かつ効果的です。例えば、「この部品は摂氏何度で、どのような薬品に接触し、どの程度の期間、この嵌合精度を維持する必要がある」といった具体的な情報があれば、成形メーカーはそれを基に、最適なアニール条件だけでなく、場合によっては材料選定や金型設計にまで踏み込んだ提案が可能になります。最終的に、試作品の評価や量産時の信頼性試験で差が付くのは、こうした“見えない工程”であるアニール処理の品質や、その背景にあるメーカーとの密な情報連携の差であるとも言えるでしょう。設計意図を正確に伝え、共有することが、最適なアニール処理、ひいては製品全体の品質向上への近道となるのです。

まとめ

アニール処理は、射出成形部品の図面には直接記載されることの少ない「見えない処理」ではありますが、製品の寸法安定性、機械的強度、耐環境性、そして何よりも長期的な信頼性を左右する、極めて重要な基盤技術です。
設計者の皆様自身がアニール処理の細かい条件を設定したり、直接作業を行ったりする必要はありません。しかし、「なぜアニール処理が必要なのか」「どのような部品や材料で特にその重要性が増すのか」「アニール処理の有無や質が、最終製品の品質や顧客満足度にどのように影響するのか」といった基本的な知識と、その重要性に対する理解を深めておくことは、より高品質で信頼性の高い製品を世に送り出すために不可欠と言えるでしょう。

アニール処理の方法や最適な条件は、使用する樹脂材料の種類やグレード、製品の形状や肉厚、求められる性能、さらには成形時の条件によっても千差万別です。そのため、それぞれの製品に最適な処理を施すためには、材料に関する深い専門知識と、長年培われた高度な成形技術、そしてそれらを支える緻密な品質管理体制が求められます。

当社では、創業以来培ってきた多種多様な樹脂材料の取り扱い技術と、成形加工技術、そしてこのアニール処理のような「見えない品質」を愚直に追求し作り込む技術を融合させた、独自の品質管理体制を構築しています。これにより、お客様が設計された射出成形部品が、その意図通り、期待通りの性能を長期にわたって安定して発揮できるよう、その信頼性を陰で力強く支えています。射出成形部品の品質、寸法安定性、長期信頼性といった課題でお困りの際は、ぜひ一度、当社にご相談ください。設計者の皆様の良きパートナーとして、最適な解決策をご提案させていただきます。

当社は本コラムの内容の正確性、完全性について保証するものではなく、本コラムの利用によって生じたいかなる損害についても責任を負いかねます。グレード選定等でご不明な点がございましたら、当社までお問合せをお願い致します。
