空圧機器に求められる過酷な性能要求

圧縮空気を動力源とする空圧機器の内部は、極めて過酷な環境に晒されています。製品の心臓部とも言えるバルブボディやマニホールドといった部品には、多岐にわたる厳しい性能要求が課せられます。

第一に、構造的な耐久性です。空圧機器は常に圧縮空気による内部圧力を受け続けます。システム稼働中の定常的な圧力はもちろん、バルブの急な開閉時に発生するサージ圧のような瞬間的な圧力変動にも耐えうる機械的強度が不可欠です。万が一にも変形や破損が生じれば、エア漏れによるエネルギー損失やシステム全体の機能不全につながります。

第二に、温度・湿度変化に対する寸法安定性が挙げられます。圧縮空気は断熱膨張により温度が低下する一方、機器自体の発熱もあり、部品は常に温度変化に晒されます。また、圧縮空気には水分（ドレン）が含まれることも珍しくありません。材料が熱や水分によって膨張・収縮を繰り返す中で、部品の嵌合部に隙間が生じたり、シール性が低下したりすることは許されません。長期にわたって精密な動作を維持するためには、環境変化の影響を受けにくい、優れた寸法安定性が求められます。

第三に、耐薬品性・耐油性です。コンプレッサーから供給される圧縮空気には、潤滑用のオイルミストが含まれていることが一般的です。これらの油分に長期間接触しても、材料が膨潤したり、強度が低下したりしないことが重要です。

そして最後に、市場からの軽量化・高速化への強いニーズです。製品全体の輸送コスト削減や施工性の向上には軽量化が貢献します。また、生産タクトタイムの短縮要求に応えるため、バルブの可動部を軽量化し、より高速な応答性を実現することも重要な課題となっています。
従来、これらの複雑な要求をバランス良く満たす材料として金属が多用されてきましたが、前述の重量、腐食リスク、そして二次加工コストといった課題が、新たなソリューションの登場を後押しする背景となっていました。

半芳香族ポリアミドとは

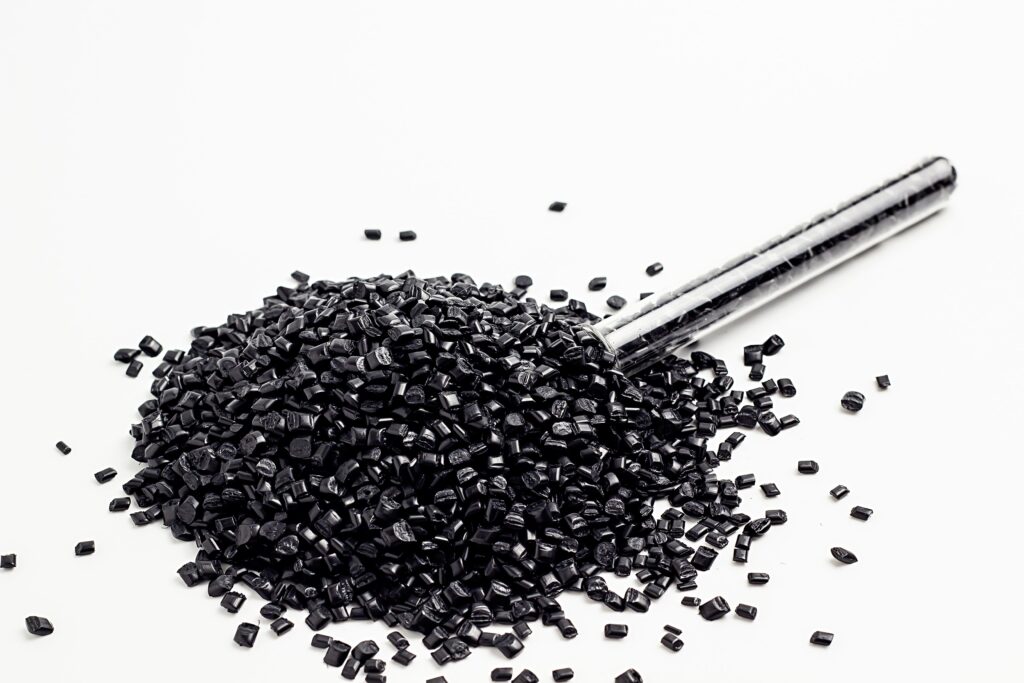

こうした金属材料の課題を克服する新素材として登場したのが、半芳香族ポリアミドです。これは、一般的なポリアミド（PA6やPA66など）の特性を大幅に向上させたエンプラです。その分子構造に剛直な「芳香族環」を含むことにより、金属代替を現実のものとする数々の優れた特性を発揮します。

最も際立った特長は、高温環境下での優れた機械的特性と寸法安定性です。一般的なポリアミドが高温になると剛性や強度が大きく低下するのに対し、ガラス転移点（非晶部分が動きやすくなる温度）が非常に高いため、機器の自己発熱や周囲の高温環境下でも高い剛性を維持します。
また、吸水による物性変化や寸法変化が極めて小さいことも、金属代替に適している大きな理由です。ポリアミドは一般的に吸水性がありますが、半芳香族ポリアミドはその特殊な分子構造により吸水率が低く抑えられています。これにより、湿度の高い環境やドレンに常時接するような用途でも、設計通りの性能を長期にわたって安定して発揮します。
さらに、金属に迫る高剛性・高強度も大きな魅力です。特にガラス繊維（GF）で強化されたグレードは、亜鉛ダイカストに匹敵するほどの引張強度や曲げ弾性率を示します。これにより、従来は金属でなければ耐えられなかった高圧領域の部品にも、樹脂化の可能性が広がりました。これらに加え、各種オイルやグリスに対する優れた耐薬品性も兼ね備えており、金属では課題となりやすかった腐食の問題を根本的に解決します。

空圧機器用途における半芳香族ポリアミドの具体的メリット

半芳香族ポリアミドの優れた特性は、空圧機器という具体的な用途において、設計者や製造者、そして最終製品のユーザーにとって複合的なメリットをもたらします。
半芳香族ポリアミドの比重は、ガラス繊維の含有量にもよりますが、おおよそ1.4～1.8 g/cm³程度です。これに対し、空圧機器に多用される亜鉛ダイカストの比重は約6.7 g/cm³であり、その差は歴然です。部品を置き換えた場合、重量が半減できることも珍しくありません。この軽量化は、輸送コストの削減や現場での施工性向上に加え、スプール（可動部）のような部品に適用することで、慣性質量を低減させ、バルブの応答速度を向上させるという性能面での大きなメリットを生み出します。

金属部品のコストは、材料費だけでなく、その後の加工費が大きな割合を占めます。ダイカストで成形された素材に対し、流路の精密加工、シール面の研磨、ネジ穴の切削（タッピング）、そしてバリ取りといった機械加工が必須です。
一方、半芳香族ポリアミドは射出成形によってこれらの工程を劇的に簡素化します。複雑な内部流路や精密なネジ山、取り付け用のフランジなどを、金型を用いて一度の成形工程で作り出すことが可能です。これにより、機械加工や二次加工処理の工程を大幅に省略でき、それに伴う設備投資や人件費を削減できます。製造プロセス全体を見渡したトータルコストで大きな削減効果が期待できるのです。

半芳香族ポリアミドの採用がもたらす最も本質的なメリットの一つが、耐久性と信頼性の向上です。樹脂であるため、金属材料が宿命的に抱える錆や腐食の問題とは無縁です。エアライン中の水分やオイルによって引き起こされる腐食のリスクを根本から排除できます。これにより、バルブ内部の固着や流路の汚染といった心配がありません。また、温度や湿度の変化による影響を受けにくい優れた寸法安定性は、長期間にわたる使用でも精密なシール性能を維持し、エア漏れのリスクを低減します。

具体的な空圧機器への適用例と期待効果

半芳香族ポリアミドの採用は、すでに様々な空圧機器部品で実績を重ねています。

空圧バルブボディ／プレート

亜鉛ダイカストからの代替の代表例。耐圧性、寸法安定性を確保しつつ、大幅な軽量化と二次加工コストの削減を実現します。特に、多数のバルブを連結させるプレートでは、軽量化のメリットが際立ちます。

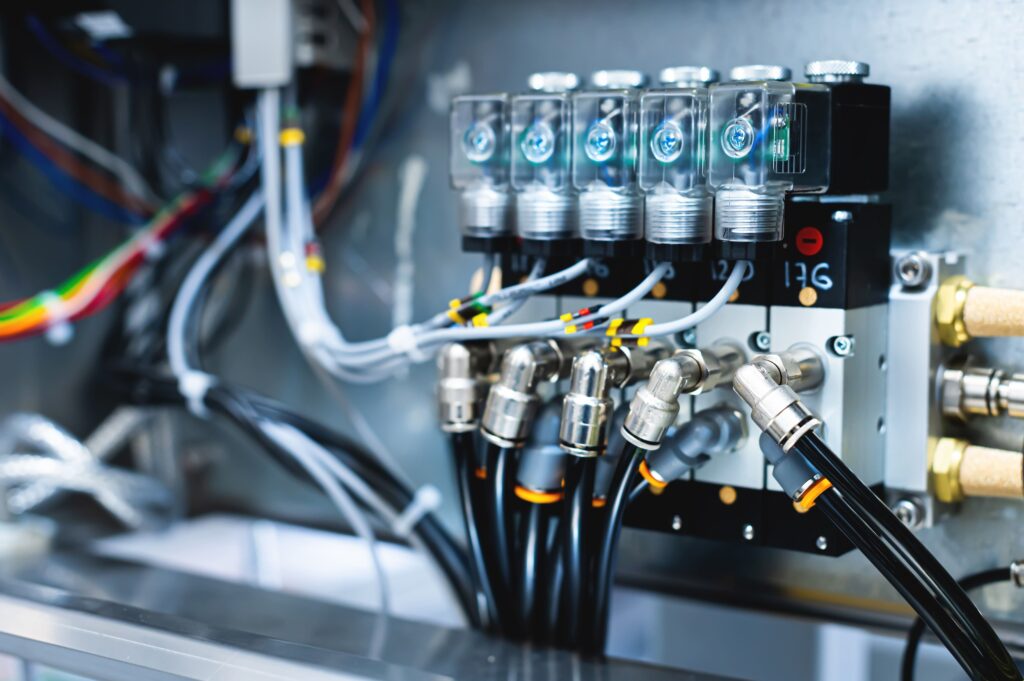

バルブマニホールド

従来は複数の金属ブロックを組み合わせて作られていた複雑な流路を、射出成形で一体化。これにより、部品点数と組立工数が劇的に削減され、部品間のシール箇所が減ることでエア漏れのリスクも低減します。

フィールドバスコネクター

機器の制御信号を伝達する重要な部品。高剛性で精密な寸法を維持できる半芳香族ポリアミドは、確実な嵌合と長期的な接続信頼性を保証します。難燃グレードを用いることで、安全性も向上します。

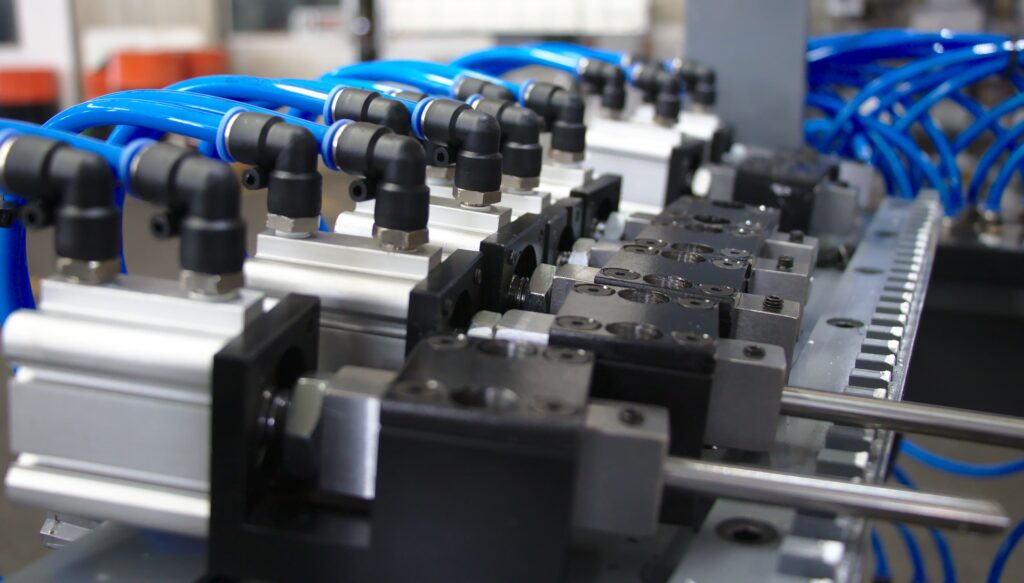

アクチュエータ部品

シリンダーのピストンなど、可動部品を軽量化することで、作動速度の向上や省エネルギー化に貢献します。

これらの用途において、半芳香族ポリアミドは単一のメリットを提供するのではなく、「軽量化」、「コストダウン」、「信頼性・性能向上」という複数の効果を同時に実現するソリューションとして、その価値を最大限に発揮します。

設計・選定時の注意点

半芳香族ポリアミドが金属代替の強力なツールであることは間違いありませんが、その性能を最大限に引き出すためには、材料の特性を正しく理解した上での設計が不可欠です。
最も重要なのが、剛性を確保するための設計上の工夫です。半芳香族ポリアミドは樹脂の中では極めて高い剛性を持ちますが、それでも金属と比較すれば弾性率は低くなります。そのため、圧力がかかる部分には、適切な肉厚を設定したり、リブを効果的に配置したりすることで、変形を抑制する設計が求められます。有限要素法解析などを活用し、応力が集中する箇所を特定して補強するアプローチが有効です。

次に、使用環境に応じた適切なグレードの選定が重要になります。半芳香族ポリアミドには、ガラス繊維の含有量や特殊な添加剤の有無によって、様々なグレードが存在します。求められる耐圧性能、使用温度範囲、耐油性のレベルなどを詳細に検討し、最適なグレードを選定しなくてはなりません。

さらに、量産性を見据えた金型設計も欠かせない要素です。特にガラス繊維を多く含むグレードでは、成形時の樹脂の流れ方によって繊維の配向が決まり、それが部品の強度や収縮率に大きく影響します。これをコントロールするゲート設計などが性能を左右するため、高度な成形ノウハウが求められます。空圧機器部品の金属代替についてご興味をお持ちでしたら、ぜひお気軽に府中プラまでお問合せください。

まとめ

空圧機器における金属から半芳香族ポリアミドへの代替は、もはや単なるコストダウンのための選択肢ではありません。それは、製品の軽量化による輸送・施工効率の向上、腐食の問題を根本から解決することによる耐久性の飛躍的な向上、そして射出成形がもたらす設計自由度の拡大と高速応答性といった、製品の付加価値を多角的に高めるための戦略的な一手として、その重要性を増しています。
金属の設計思想をそのまま持ち込むのではなく、半芳香族ポリアミドの特性を深く理解し、そのポテンシャルを最大限に引き出す設計を行うこと。それが、次世代の高性能な空圧機器を開発する上での成功の鍵となるでしょう。本コラムでご紹介した材料をはじめ、最新の樹脂材料を活用した製品開発にご興味をお持ちでしたら、ぜひお気軽に府中プラまでご相談ください。
