高PV環境で生じる摩耗と材料劣化のメカニズム

高PV条件を理解する上でまず重要なのは、PV値がなぜ問題となるのか、その物理的なメカニズムを把握することです。摺動部品のトラブルは、すべて「摩擦熱」から始まると言っても過言ではありません。

PV限界値とその重要性

摺動する二つの物体間では、摩擦によって必ず熱が発生します。PV値は、この単位時間あたりの発熱量に比例する指標です。樹脂材料は金属に比べて熱伝導性が極めて低いため、発生した熱が摺動界面に蓄積しやすく、局所的に高温状態となります。
この温度上昇が材料の耐熱限界に近づくと、樹脂の表面は軟化し始め、粘着性を帯びます。この状態で摺動が続くと、相手材との間で微小な凝着が発生し、それが引き剥がされることで摩耗が進行します。これが凝着摩耗（アデーシブ摩耗）の始まりです。

材料には、この摩耗形態が穏やかな状態から、急激に破壊的な状態へと移行する境界となるPV値が存在し、これを「PV限界値」と呼びます。PV限界値を超えると、温度上昇と摩耗が相互に作用して悪化する悪循環に陥り、摩耗速度や変形量が非線形的に、爆発的に増加します。したがって、摺動部品の設計においては、常用PV値だけでなく、起動時などに発生するピークPV値もこの限界値以下に収めることが絶対条件となります。

高PV下で起きやすいトラブル

高PV下で発生するトラブルは、単一の原因でなく、連鎖的に発生する特徴があります。
初期段階で最も警戒すべきは、前述したアデーシブ摩耗です。摺動面の温度上昇によって材料同士が凝着し、せん断破壊されることで摩耗粉が発生します。この摩耗粉がトラブルを次の段階へと進展させます。発生した摩耗粉は、摺動界面を転がる硬い粒子となり、相手材や母材を削り取る研磨材のように振る舞います。これにより、二次的なアブレッシブ摩耗（引っかき摩耗）が誘発され、摩耗はさらに加速します。
このような摩耗の進行は、製品の不具合として「異音」や「振動」の発生、摺動トルクの増大といった形で現れます。さらに状況が悪化すると、凝着が大規模に発生して摺動面が固着する「焼き付き」に至ります。また、極度の温度上昇は樹脂を熱分解させ、黒い炭化物を生成します。この「黒点」や「炭化物」の発生は、材料が末期的な劣化状態にあることを示しており、摺動機能の完全な喪失を意味します。

高PV条件に適したエンプラの材料特性

過酷な高PV条件に耐えうるエンプラを選定するには、単に摩擦係数が低いというだけでなく、複数の特性を高い次元で満たす必要があります。府中プラでは、特に以下の4つの性能要件を重視しています。

必須となる4つの特性

第一に「高耐熱性」です。荷重たわみ温度（HDT）やガラス転移点（Tg）といった指標で評価されるこの特性は、摩擦熱による軟化や変形を防ぐための最も基本的な要件です。長期的な信頼性の観点からは、連続使用温度や熱分解温度も重要となります。
第二に「高強度・剛性」です。高い面圧を受けても破壊されず、寸法を維持する能力が求められます。特に、高温下で持続的な荷重がかかった際に変形が進む「クリープ現象」に対する耐性（耐クリープ性）は、長期的なクリアランス管理において極めて重要です。
第三に「潤滑性・低摩擦特性」です。摩擦係数が低ければ、そもそも発生する熱量を抑制できます。PTFEなどの固体潤滑剤を添加したグレードは、優れた自己潤滑性を発揮し、摩擦熱の発生を根本から低減します。
そして第四に、見過ごされがちですが極めて重要なのが「熱伝導性」です。発生してしまった熱をいかに素早く摺動界面から拡散させ、蓄積を防ぐかがPV限界値を大きく左右します。熱伝導性の高い材料は、局所的な温度上昇を緩和し、熱劣化のリスクを低減させます。

代表材料と特性比較

これらの要件に基づき、高PV用途で実績のある代表的なエンプラを紹介します。
スーパーエンプラの代表格であるPEEKは、耐熱性、機械強度、耐摩耗性のバランスが非常に高く、高温・高荷重下でも安定した性能を発揮します。高PV用途における第一選択肢となり得ますが、高コストである点と、その性能を完全に引き出すには高温での成形管理が必要な点が留意点です。
PPSは、PEEKに次ぐ耐熱性と優れた寸法安定性を持ち、コストパフォーマンスに優れます。硬質であるため耐摩耗性も良好ですが、靭性がやや低く脆さを示すことがあるため、衝撃が加わる用途では注意が必要です。また、ガラス繊維で強化した場合、相手材への攻撃性が高まることがあります。
最強クラスの性能を求める場合の最終候補となるのがPAIです。金属に匹敵する強度と、極めて高い耐熱性・耐摩耗性を誇ります。ただし、材料が非常に高価であることに加え、成形・加工には特殊なノウハウと設備が要求され、制約も多くなります。
より汎用的な材料では、POM/PTFE複合材が挙げられます。POM本来の優れた寸法安定性と耐疲労性に加え、PTFEによる優れた自己潤滑性を持つため、中程度のPV領域で広く使われます。しかし、耐熱性がスーパーエンプラに及ばないため、長時間の連続的な高PV環境には限界があります。
特殊な例として、UHMWPE（超高分子量ポリエチレン）は、極めて低い摩擦係数を持ちますが、耐荷重性や耐熱性が著しく低いため、適用は低圧・低速で滑り性が最優先される用途に限られます。

コンパウンド技術による耐PV性の強化

ベースとなる樹脂の選定に加え、添加剤や補強材を組み合わせるコンパウンド技術は、耐PV性を飛躍的に向上させるための鍵となります。府中プラでは、要求性能に応じてこれらの要素を最適に配合した材料提案を行っています。

潤滑添加剤の活用

摺動特性を改善する最も代表的な添加剤がPTFE（四フッ化エチレン樹脂）です。PTFEを配合したエンプラは、摺動初期にPTFE粒子が相手材の表面に移行し、「トランスファーフィルム」と呼ばれる非常に薄い潤滑膜を形成します。このフィルムが母材樹脂と相手材の直接接触を防ぎ、安定した低摩擦状態を維持することで、凝着摩耗を効果的に抑制します。
二硫化モリブデン（MoS₂）やグラファイトも、古くから実績のある固体潤滑剤です。これらは層状の結晶構造を持ち、摺動時に層間が滑ることで潤滑効果を発揮します。特に高荷重下での潤滑性に優れるという特徴があります。
ただし、これらの潤滑添加剤は、添加量が多くなりすぎると樹脂のマトリックス（母材）の連続性を阻害し、材料全体の機械的強度や靭性を低下させる原因となります。また、成形時のウェルドライン強度を著しく低下させることもあるため、潤滑性と機械的強度のバランスを考慮した最適な添加量の設定が極めて重要です。

繊維補強による機械特性向上

高PV条件の「P」、すなわち高圧力に耐えるためには、機械的強度の向上が不可欠です。そのための最も一般的な手法が繊維による補強です。
GF（ガラス繊維）は、比較的安価で、樹脂の強度、剛性、耐熱性を大幅に向上させることができるため、広く利用されています。これにより、高荷重下での変形を防ぎ、摺動部品の寸法安定性を高めることができます。しかし、ガラス繊維は非常に硬く、研磨性が高いため、相手材がアルミニウムなどの軟質金属の場合、相手材を激しく摩耗させてしまう「攻撃性」という問題があります。

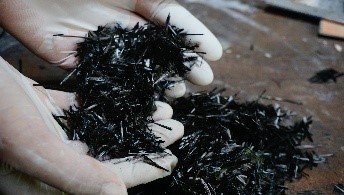

これに対し、CF（炭素繊維）は、GF同様に高い補強効果を持つだけでなく、いくつかの点で摺動用途に有利な特性を併せ持ちます。CF自体が自己潤滑性を持つため摩擦を低減し、さらにGFよりもはるかに高い熱伝導性を持つため、摺動熱の拡散を促進します。また、相手材への攻撃性もGFに比べて格段に低く、高PV摺動部品の補強材としては理想的な選択肢と言えます。ただし、GFに比べて高コストである点や、導電性を持つため電気絶縁性が求められる箇所では使用できないといった点を考慮する必要があります。

材料の本来の性能を活かす成形の工夫

優れた特性を持つ材料を選定しても、その性能は成形技術によって大きく左右されます。特に高PV用途で使われる高性能エンプラは、成形条件のわずかな違いが製品の品質を決定づけることがあります。材料のポテンシャルを100%引き出すには、成形段階での緻密な工夫が不可欠です。
PEEKやPPSに代表される結晶性エンプラでは、金型温度の管理が極めて重要です。これらの樹脂は、金型内でゆっくりと冷却されることで、分子が規則正しく配列した「結晶構造」が発達します。金型温度をメーカー推奨値（時には150℃以上）に設定し、高い結晶化度を実現することで、樹脂の表面はより硬く、緻密になります。この高結晶化層が、耐熱性や耐クリープ性、そして最終的な耐摩耗性の向上に直結します。

 繊維強化材を用いる場合は、繊維配向と摺動方向の整合が耐摩耗性を決定づけます。射出成形では、溶融樹脂が金型内を流れる際に内部の繊維が一定の方向に並ぶ「配向」が生じます。摺動面において、繊維の長手方向が摺動方向と平行になるように配向していると、繊維が土台となって摩耗の進行を食い止めますが、垂直に配向していると、繊維の先端が相手材を攻撃し、また繊維自身も抜け落ちやすくなるため、摩耗が著しく増加します。ゲート位置や製品肉厚を工夫して樹脂の流れを制御し、摺動面に最適な繊維配向を実現することは、成形メーカーの腕の見せ所です。

さらに、成形時の過度なせん断による材料の損傷にも注意が必要です。スクリュー回転数や射出速度が高すぎると、溶融樹脂に強いせん断力がかかり、コンパウンドされている潤滑添加剤や補強繊維が物理的に破壊され、細かく砕かれてしまいます。これにより、本来期待されていた潤滑効果や補強効果が損なわれてしまうのです。材料の特性を壊さない、穏やかで最適な成形条件を見つけ出すことが、カタログ値通りの、あるいはそれを超える性能を引き出す鍵となります。

まとめ

高PV条件を克服するためには、単一の特性に優れた材料を選ぶのではなく、耐熱性、潤滑性、剛性、放熱性という複数の要素を統合したトータルでの設計が不可欠です。それは、ベースとなる樹脂の選定から、要求性能に応じた補強・潤滑技術の適用、そして材料のポテンシャルを最大限に引き出す成形条件の最適化までを含めた、包括的なアプローチを意味します。府中プラでは、長年の経験と技術の蓄積を基に、こうした高PV用途という困難な課題に対して、材料と成形の両面からアプローチすることで、摺動部品の長寿命化と信頼性確保に貢献してまいります。
