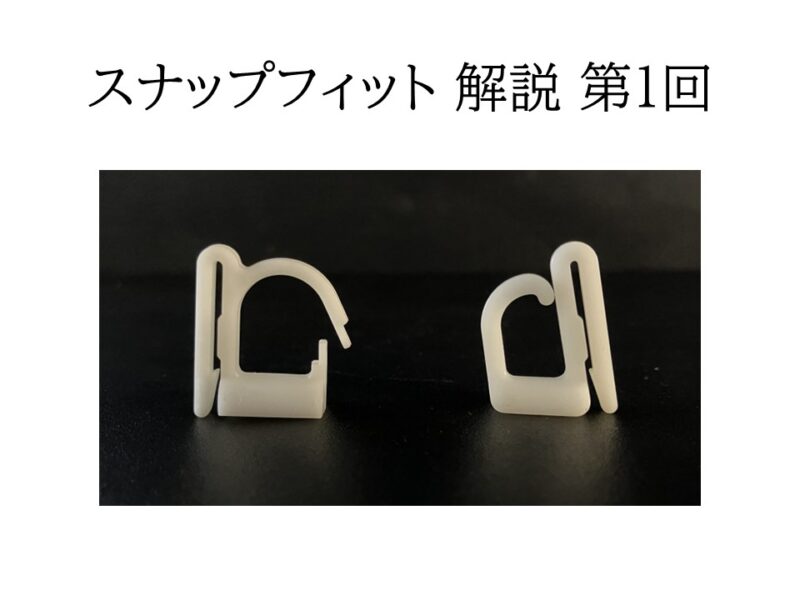

スナップフィットの位置づけ（射出成形設計における代表的な接合方法）

射出成形品同士の接合には、様々な方法が用いられます。代表的なものとしては、ネジによる締結、接着剤による固定、超音波溶着、そしてスナップフィットが挙げられます。
ネジや接着剤は、部品同士を強固に接合できる汎用性の高い方法ですが、それぞれに課題も存在します。ネジは、部品にネジ穴を設ける必要があり、組立にはドライバーなどの工具が必要です。また、締め付けトルクの管理も重要であり、過度な締め付けは部品を破損させる可能性があります。接着剤は、部品を一体化できるため、防水性や気密性に優れるという利点があります。しかし、硬化時間が必要であること、分解が困難であること、そして有機溶剤の使用による環境負荷の問題などが挙げられます。
これに対し、スナップフィットは、部品を嵌め合わせるだけで接合が完了する、シンプルかつ効率的な方法です。特別な工具や硬化時間を必要とせず、短時間で組立が可能です。また、多くの場合、分解も容易であるため、メンテナンス性にも優れています。さらに、異種材料を組み合わせる場合にも有効であり、射出成形設計においてその重要性は増しています。

スナップフィットの分類と基本構造

スナップフィットは、その形状によっていくつかの種類に分類されます。代表的なものとして、カンチレバー型、円周型（リング型）、アニュラ型（溝はめ込み式）が挙げられます。それぞれの構造と働きについて順に説明します。

カンチレバー型

最も広く利用されるのがカンチレバー型です。片持ち梁の原理を応用した構造で、一端を固定したアームの先端にフックを設け、相手部品の溝や穴に引っ掛けて固定します。嵌合の際にはアームが弾性変形し、フックが相手部品の突起や段差を乗り越えることで組立が成立します。フック部は係合の要であり、アーム部は変形を担う中心部分です。アームの長さや厚み、幅は変形のしやすさや保持力に直結し、設計上の重要なパラメータとなります。また、フック先端には「リードイン角」と呼ばれる傾斜を設け、嵌合時にスムーズに押し広げられるようにします。さらに、係合後に抜けにくくするため「リードアウト角」を比較的小さな角度で設計し、保持力を高めます。カンチレバー型はこのように設計自由度が高く、サイズや用途に応じて柔軟に適用できるため、多様な射出成形品に利用されています。

円周型（リング型）

円周型は、円筒形の部品同士の接合に適した構造です。一方の部品に設けられたリング状の突起が、もう一方に用意した溝に嵌まり込む仕組みで、全周にわたって均一な保持力を得られるのが特徴です。荷重が全周に分散するため局所的な応力集中を避けられ、回転方向のズレも防止できます。組立方法も単純で、筒状の部品を押し込むだけで接合できるため、作業性に優れています。特に配管部品やコネクタ、容器の蓋などでは、均一な保持と高い気密性が求められるため、この円周型が適用されるケースが多く見られます。

アニュラ型（溝はめ込み式）

アニュラ型は、軸と穴の組み合わせで用いられる形式です。軸の外周に環状のリブを設け、対応する穴の内側に溝を設けて、リブが溝に嵌まり込むことで固定されます。この構造では軸と穴の周囲で多点接触が生じるため、比較的高い保持力を発揮するのが特徴です。さらに、部品全体の外形を大きく変更せずに接合機能を組み込めるため、コンパクトな設計に適しています。そのため、小型電子機器の内部部品や基板固定など、省スペース性を重視する用途でよく利用されています。

動作原理

スナップフィットが部品を固定する仕組みは、樹脂材料の「弾性変形」とその「復元力」にあります。府中プラがその動作原理を詳しく解説します。

樹脂の弾性変形を利用する仕組み

スナップフィットの核となる原理は、樹脂材料が持つ弾性という特性です。弾性とは、物体に力が加えられて変形しても、その力が取り除かれると元の形に戻ろうとする性質を指します。スナップフィットの設計では、この樹脂の弾性を最大限に活用します。
嵌合時、スナップフィットのフック部やアーム部が相手部品に乗り越えられる際、一時的に大きく変形します。この変形は、材料の降伏点（塑性変形が始まる点）を超えない範囲で行われる必要があります。もし降伏点を超えてしまうと、部品は元の形状に戻らず、変形したままになってしまい、スナップフィットとしての機能が失われてしまいます。したがって、スナップフィットの設計においては、材料の選定と、許容される最大変形量の計算が極めて重要になります。
この一時的な変形により、フック部が相手部品の乗り越えを可能にし、スムーズな嵌合を実現します。変形量は、アームの長さや断面形状、そして樹脂の弾性率に依存します。長いアームや薄いアームは、より大きく変形しやすく、柔らかい樹脂はより少ない力で変形します。これらの要素を適切に設計することで、必要な変形量と、それに伴う嵌合力をコントロールします。

変形後に元の形に戻る復元力で固定

フック部が相手部品の溝や穴に完全に係合すると、外部からの押し付ける力がなくなり、一時的に変形していたスナップフィットは、自身の弾性によって元の形状に戻ろうとします。この「元の形に戻ろうとする力」が、復元力です。
この復元力によって、フック部が相手部品の溝や穴にしっかりと押し付けられ、部品同士が物理的に固定されます。フックのアンダーカット部（リードアウト角）と相手部品の対応する部分が密着することで、部品の意図しない離脱を防ぎます。
保持力の強さは、この復元力の大きさによって決まります。復元力が大きいほど、部品をより強固に固定できます。復元力は、樹脂材料の特性（弾性率）、スナップフィットの形状（アームの厚み、幅、長さ、フックの形状）、そして嵌合時の変形量によって変化します。

• 高弾性率の材料： より大きな復元力を生み出します。

• 適切なアームの設計： 適切な剛性と柔軟性を両立させることで、良好な復元力を確保します。

• 十分な変形量： 適度な変形量を与えることで、復元力による確実な係合を促します。

しかし、過度な復元力は、分解時の困難さや、嵌合時の部品破損のリスクを高める可能性があります。逆に、復元力が不足すると、部品が容易に外れてしまうため、要求される保持力と、分解のしやすさのバランスを考慮した設計が不可欠です。
このように、スナップフィットは樹脂の弾性変形を巧みに利用し、組立時には柔軟に変形し、嵌合後は強力な復元力によって部品を固定する、非常に合理的な接合機構なのです。

利用される代表的用途

スナップフィットは、その特性を活かして幅広い分野で利用されています。ここでは代表的な用途をいくつか紹介します。

電子機器の筐体カバー

スマートフォンやノートパソコン、リモコン、小型家電といった製品では、ネジ止めと比べて組立工数を大幅に削減できることが大きな利点となっています。さらに、ネジ穴が表面に現れないため外観をすっきりと仕上げられ、製品デザインの自由度も高まります。ドライバーを使わずに開閉できる構造は、電池交換や簡単な修理などのメンテナンス性を向上させ、加えてネジや金属インサートを省けることで軽量化にもつながります。携帯電話の裏蓋や無線LANルーターのケースなど、日常的に目にする電子機器の多くでスナップフィットが活用されています。

配管機器やセンサーホルダー

次に挙げられるのが、配管機器やセンサーホルダーといった産業機器分野です。水回り製品や空調機器、自動車部品などでは、円周型のスナップフィットを用いてパイプやホース、センサーを確実に固定する設計が一般的です。これにより組付け作業がワンタッチで完了し、複数の配管やセンサーを短時間で取り付けることができます。また、防塵・防水が求められる用途では、適切な設計とパッキンとの組み合わせによって環境耐性を確保することも可能です。例えば、自動車エンジンルーム内の配管クリップや、家庭用浄水器のフィルターハウジング、空調ダクトの継手など、目立たない場所でもスナップフィットの利便性が発揮されています。

医療機器のケース部品

医療機器では安全性や信頼性が求められるだけでなく、滅菌処理や部品交換のために分解と再組立を容易に行えることが重要です。スナップフィットは工具を使わずに着脱できるため、こうした要求に適しています。加えて、ネジや接着剤を使用しない構造は汚れが溜まりにくく、清掃性や清潔性を高めます。ポータブル機器や小型機器においては、軽量化や省スペース化にも寄与します。血糖値測定器の本体ケース、各種センサーの保護カバー、聴診器の一部などがその具体例です。ただし、この分野では特に高い信頼性が求められるため、保持力や耐久性については厳密な評価と検証が不可欠です。

まとめ

本コラムでは、スナップフィットの基本的な構造、動作原理、そして代表的な用途について解説いたしました。スナップフィットは、カンチレバー型、円周型、アニュラ型といった多様な構造を持ち、樹脂材料の弾性変形と復元力を利用して部品を固定する合理的な接合方法です。電子機器の筐体、配管機器、医療機器のケースなど、その応用範囲は広く、組立工数の削減、デザイン性の向上、メンテナンス性の向上といった多くの利点を提供します。
スナップフィットの基本を理解することは、設計者が「なぜ使うのか」を納得し、自身の製品設計に最適な接合方法を選択するための重要な知識となります。適切なスナップフィット設計は、製品の品質、コスト、生産性に大きく貢献するため、設計段階での綿密な検討が不可欠です。府中プラは、今後も皆様の設計活動の一助となる情報を提供してまいります。
