ギアに求められる過酷環境条件

産業機器の進化は、ギアに対しても厳しい要求を突きつけています。これには、高温や薬液といった材料耐久性に関わる条件、クリーン性や静粛性といった環境適応性、そして軽量化や静電気対策といった機能性向上の要求が含まれます。

材料耐久性と耐環境性

ギアは、200℃を超える高温雰囲気下での連続使用や、急激な温度変化を伴う熱サイクルに耐える必要があります。一般的な樹脂材料では熱変形や劣化が問題となりますが、過酷な温度環境下での強度、剛性、寸法安定性の維持が不可欠です。また、製造プロセスにおいて酸、アルカリ、各種溶剤、あるいは潤滑油や作動油といった油脂類に長期的に接触する環境も少なくありません。これらの化学物質は、材料の膨潤、溶解、または化学的分解を引き起こし、機能不全を招く可能性があるため、優れた耐薬品性が求められます。

クリーン性と静粛性への対応

半導体製造装置や医療機器、食品製造ラインなど、高度なクリーン度が求められる環境では、ギア材料からのアウトガスやパーティクルの発生が厳しく制限されます。これらは製品品質やプロセスの歩留まりに直結するため、極めて清浄な材料が不可欠です。さらに、電動化が進むモーター駆動系においては、騒音や振動、ハーシュネス（NVH：Noise, Vibration, Harshness）の低減が重要な課題です。ギアの噛み合い音や共振は、製品の快適性や信頼性に影響を与えるため、静粛性の高い材料と設計が求められます。

機能性向上と安全性への寄与

産業用ロボットや自動搬送車など、高速かつ精密な動作が要求される機器では、部品の軽量化と低慣性化が応答性の向上、省エネルギー化、さらには安全性の向上に寄与します。重い金属製ギアからの置き換えは、この課題を解決する一つの手段です。また、電子機器製造プロセスや可燃性ガスを取り扱う環境などでは、静電気による製品損傷や火災・爆発のリスクがあり、ギアが帯電することでこれらの問題が発生する可能性があるため、ESD（Electro-Static Discharge）対策も重要な要求となります。

PEEKが必然となる理由

上記のような過酷な環境条件下において、PEEKがギア材料として必然的に選ばれるのは、その多岐にわたる優れた特性にあります。

卓越した耐熱性と耐薬品性、寸法安定性

PEEKは、スーパーエンプラの中でも最高水準の耐熱性を誇ります。荷重たわみ温度（HDT）や相対温度指数（RTI）が高いため、200℃を超える高温環境下でも機械的特性を維持し、熱膨張係数も低いため高い寸法安定性を示します。これにより、高温でのギアの変形やバックラッシュの変化を最小限に抑えることが可能です。さらに、濃硫酸や一部のハロゲン化合物以外の酸、アルカリ、有機溶剤に対して非常に優れた耐性を示し、様々な薬液や洗浄剤に長期的に接触する環境でも、安定した性能を維持し、材料の劣化や溶解によるトラブルを防ぎます。

高い摩耗・疲労耐性とクリーン性

PEEKの分子構造は、ポリエーテルエーテルケトン結合の特性により、高い剛性と靭性を両立しています。これにより、繰返し荷重がかかるギアの噛み合いにおいても、優れた耐摩耗性と耐疲労性を発揮し、長寿命化に貢献します。自己潤滑性も高いため、無給脂または低給脂での使用も期待できます。加えて、PEEKは不純物溶出が極めて少なく、高温・真空環境下でもアウトガス発生量が非常に小さい特性を持っています。このクリーン性は、半導体製造装置や医療機器など、微量な汚染も許されない高度なクリーン環境で不可欠な要素です。

多様なニーズに応える特殊グレード

PEEKは、ベースグレードだけでなく、用途に応じた様々な特殊グレードが開発されています。炭素繊維（CF）やガラス繊維（GF）で強化されたグレードは、さらに高い剛性と強度を提供し、摺動材としてPTFEやグラファイトを充填したグレードは、より優れた自己潤滑性と耐摩耗性を実現します。また、導電性を持たせたESD対応グレードや、食品接触規制に適合したグレードも存在し、幅広い産業分野の多様なニーズに対応可能です。

PEEK製ギアが活躍する産業領域と用途

PEEK製ギアは、その優れた特性から、多岐にわたる産業領域で活躍しています。

クリーン・精密環境における貢献

半導体製造装置では、ウェハ搬送ロボットの駆動ギア、薬液供給ポンプのギア、真空チャンバー内の駆動機構などにPEEK製ギアが用いられます。高温・真空環境下での寸法安定性、低アウトガス性、クリーン性が求められるため、PEEKは不可欠な材料です。また、医療機器分野では、内視鏡やCTスキャナなどの画像診断機器部品、高圧蒸気滅菌（オートクレーブ）サイクルに曝される駆動ギア、あるいはインプラント関連機器など、生体適合性、滅菌耐性、X線透過性、寸法安定性が求められる場面で、PEEKはこれらの要求を満たし、金属代替として利用されることがあります。

腐食・衛生環境下の信頼性

流体制御・化学プラントでは、薬液ポンプのギア、アクチュエータの駆動部、腐食性流体を扱うバルブの駆動機構など、化学薬品に接触する環境でPEEKの優れた耐薬品性が非常に有効です。金属では腐食してしまうような環境でも、安定した動作を保証します。食品・飲料・包装分野における充填・キャッピング装置、搬送装置の駆動部などでは、頻繁な洗浄（温水・洗剤）や食品との直接接触が想定されますが、PEEKの食品接触グレードは、衛生性と耐摩耗性を両立し、安全かつ安定した稼働に貢献します。

高機能化・省エネ・静粛性への寄与

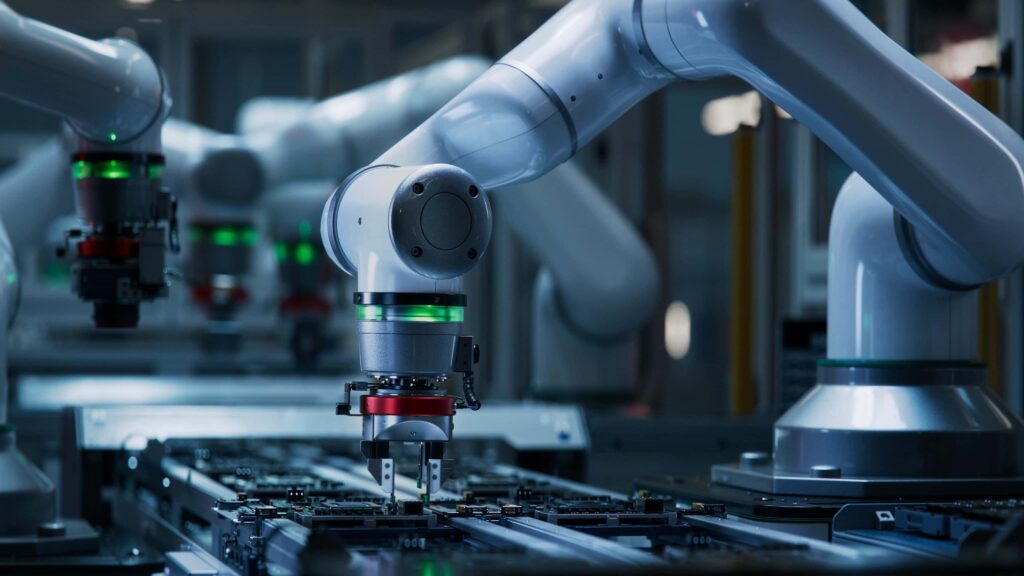

産業用ロボットの関節部や、工場内を自律走行するAGVの駆動系では、軽量化による応答性向上と省エネ、そして静粛性が求められます。PEEK製ギアは、金属と比較して大幅な軽量化を実現し、モータ負荷軽減と動作音の低減に寄与します。軽量化、耐候性、そして特定の環境下での耐久性が要求される用途において、高機能化と信頼性向上に貢献しています。

設計と材料選択の指針

PEEK製ギアの性能を最大限に引き出すためには、材料特性を理解した上での適切な設計と材料選択が不可欠です。

歯形・モジュールおよびインサート一体化設計

樹脂製ギアは、射出成形時の収縮や反りが発生しやすいため、歯形やモジュール設計においては、これらの影響を考慮する必要があります。精密な歯形を得るためには、金型設計段階での収縮率の予測と、バックラッシュの最適化が重要であり、荷重集中を避けるための歯先修正なども有効です。また、金属軸にPEEK製ギアを組み込む場合、PEEKと金属との熱膨張係数（CTE）の差により、熱サイクル環境下でインサート部に応力集中やガタつきが発生する可能性があります。これを対策するためには、インサート部品にナール加工やスプライン加工を施したり、多角芯形状を採用するなどして、樹脂との密着性を高める設計が有効です。

最適な材料グレードと潤滑設計

材料選択において、極めて高い強度・剛性が求められる場合は炭素繊維やガラス繊維で強化されたグレード、摺動特性が最重要視される場合はPTFEやグラファイトが充填されたグレード、静電気対策が必要な場合は導電性グレード、そして食品関連用途では食品接触グレードを選定するなど、用途に応じて最適なグレードを選択することが可能です。PEEK自体は自己潤滑性に優れていますが、過酷な摺動条件下では、潤滑油やグリスの併用、あるいは固体潤滑材の充填が有効な場合もあります。無給脂または低給脂で使用する場合は、ギアの面圧や速度、温度条件を考慮し、固体潤滑材充填グレードの適用や、相手材との組み合わせを慎重に検討する必要があります。

評価・検証フロー

設計したPEEK製ギアの性能と信頼性を確保するためには、実際の使用環境を想定した厳格な評価・検証が不可欠です。

環境耐久性評価

高温環境下での連続使用や、急激な温度変化が伴う熱サイクル環境では、ギアの寸法変化、強度劣化、および機能維持能力を評価します。滅菌処理が想定される医療機器では、高温高湿下での繰り返し滅菌サイクル試験を実施します。また、酸、アルカリ、各種溶剤といった特定の薬液にギアが長期的に接触する環境では、対象となる薬液に浸漬した状態での強度維持率、膨潤度、質量変化を評価し、さらに薬液浸漬下での負荷試験も実施して実環境に近い条件での性能を確認します。

摩耗・寿命およびクリーン性・静音性評価

ギアの耐久性を評価するためには、ピンオンディスク試験による材料の基礎的な摩擦摩耗特性評価に加え、実際のギア形状を用いたギアベンチ試験が有効です。これにより、歯面の摩耗状態、疲労による破損、および寿命を評価し、実使用環境での耐久性を予測します。半導体・医療分野など、クリーン度が求められる用途では、アウトガス測定（GC/MSなど）により、高温・真空環境下での揮発性有機化合物（VOC）の発生量を評価します。さらに、パーティクルカウンターを用いて、摺動時の微粒子発生量も測定し、クリーンルーム環境での適用可否を判断します。モータ駆動系など、静粛性が求められる用途では、ギアの駆動時に発生する騒音レベルを騒音計で測定します。さらに、振動計を用いて振動特性を評価し、NVH（Noise, Vibration, Harshness）改善に繋がる設計かを確認します。

ESD特性評価

静電気対策が必要な用途では、ギアの表面抵抗値や体積抵抗値を測定し、帯電防止効果が安定して発揮されるかを確認します。必要に応じて、実際の静電気放電試験を実施し、ESD保護性能を評価します。

まとめ

PEEK製ギアは、「高温」、「薬液」、「クリーン」、「静粛」、「軽量」、「ESD」といった、現代の産業機器に求められる複合的な厳しい要求条件に対して、その優れた特性により応えることができる唯一無二の材料選択肢です。これまで金属や汎用エンプラでは成立しなかったような過酷な環境下において、PEEK製ギアの採用は様々な産業分野で着実に広がっています。今後、高機能装置のさらなる進化や、新たな産業領域の創出が進む中で、PEEK製ギアが果たす役割はますます重要性を増していくことでしょう。府中プラは、お客様の課題解決に貢献できるよう、PEEK材の可能性を追求してまいります。
