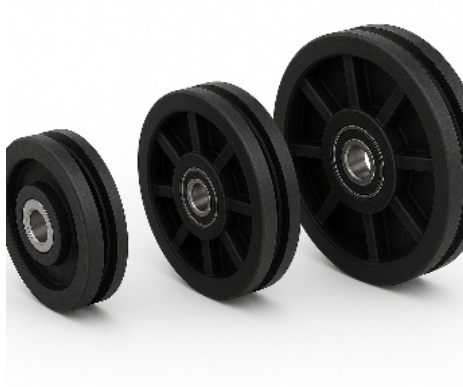

プーリー樹脂化の目的とメリット － 金属代替で得られる5つの効果

ベルト用プーリーの樹脂化は、単に金属を置き換えるだけではありません。生産ライン全体の性能向上と運用コスト削減に貢献する、多岐にわたるメリットをもたらします。

軽量化 － 慣性モーメント低減で高速応答と省エネ化

樹脂プーリーの最大の利点の一つは、その軽量性です。金属に比べて比重が低いため、プーリー全体の慣性モーメントが大幅に低減されます。これにより、ベルト駆動システムの応答性が向上し、加速・減速時のエネルギー消費が抑制されます。結果として、モーターの小型化や消費電力の削減に寄与し、装置全体の省エネ化を促進します。また、軽量化は装置全体の振動を低減し、より安定した搬送システムを実現します。

静音・制振 － 樹脂特有の損失特性を活かした静音化設計

樹脂材料固有の損失特性により、回転時に発生する騒音や振動を効果的に吸収・減衰させることが可能です。金属プーリーで避けられない共振や打撃音を抑えることで、作業環境の改善に貢献し、精密な位置決めを必要とするアプリケーションでのパフォーマンス向上にも寄与します。静音性は、特に作業者の快適性や、騒音規制の厳しい環境下での運用において重要な要素となります。

耐環境性 － 薬品・湿度・温度変化に強いクリーン対応設計

樹脂プーリーは、金属製プーリーが抱える腐食の問題から解放されます。洗浄薬品、水分、湿度、そして温度サイクルといった厳しい環境下でも安定した性能を維持できます。食品加工、医薬品製造、半導体製造ラインなど、常に清浄性が求められる環境や、薬品に曝される環境での使用に最適です。これにより、製品汚染のリスクを低減し、装置の長寿命化に貢献します。

省メンテナンス － 自己潤滑グレードで実現する無潤滑運用

特定の高機能樹脂グレードは自己潤滑性を備えています。これにより、外部からの潤滑剤が不要となり、メンテナンスの手間とコストを削減します。潤滑剤の塗布、清掃、交換といった作業が不要になることで、運用効率が向上し、クリーン環境での使用にも適しています。無潤滑または低潤滑での運用は、ダウンタイムの削減にも直結します。

据付性・保全性 － 軽量化がもたらす取扱い性と保守性の向上

プーリーの軽量化は、装置の組み立てやメンテナンス時の取り扱い性を向上させます。部品の交換や調整作業が容易になることで、保全性が高まり、作業者の負担軽減にもつながります。これは、特に大型のプーリーや、アクセスが難しい場所への設置において、顕著なメリットとなります。

これらの多角的なメリットは、プーリーの樹脂化が単なる代替ではなく、生産ラインの性能と運用効率を根本的に改善する戦略的な選択肢であることを示しています。

材料選定の考え方 － PPS・PEEK・PEI・半芳香族PAの比較と使い分け

ベルト用プーリーの樹脂化において、最適な材料選定は成功の鍵となります。府中プラでは、PEEKやPPSだけでなく、PEIや半芳香族ポリアミドといった高機能樹脂を含め、お客様の用途や運用条件（温度、速度、張力、薬品環境、許容公差、コストなど）を軸に複数材料を比較検討し、最適な選択を支援します。

<主要エンプラの比較表：温度・薬品・剛性・コストのバランス>

観点	PEEK (ポリエーテルエーテルケトン)	PPS (ポリフェニレンサルファイド)	PEI (ポリエーテルイミド)	半芳香族ポリアミド
得意領域	高温・高PV・高荷重	洗浄薬品・中高温	中高温・難燃性・寸法安定	中温〜やや高温・機械的特性と耐薬品性のバランス
特徴	耐熱性・耐摩耗性・高剛性・耐クリープ性に優れる	耐薬品性・低吸水性・寸法安定性に優れる	高いガラス転移温度(Tg)・寸法安定性・難燃性を持つ	低吸水グレードも存在し、強度と耐薬品性を両立
留意点	コストが比較的高め／CF併用時は歯面粗さ管理が重要	成形条件の最適化が製品品質を大きく左右する	成形温度帯が高く、成形技術が要求される	グレード差に応じて吸水性や寸法変化を公差設計へ反映する

補助的な材料選定の観点として、以下の要素も考慮します。

• 剛性・たわみ抑制: ガラス繊維（GF）や炭素繊維（CF）を配合することで、樹脂の剛性を大幅に向上させ、たわみを抑制できます。特に高張力で使用されるプーリーにおいて、形状安定性の維持に寄与します。
• 摩擦低減: PTFE（ポリテトラフルオロエチレン）などの摺動材を配合することで、摩擦係数を低減し、ベルトとの摩耗を抑制できます。ただし、発生する摩耗粉やベルト布地との相性も考慮した材料選定が必要です。
• ESD（静電気放電）対策: 静電気によるトラブルが懸念される環境では、導電性を持たせたグレードを選択することで、ESD対策を講じることが可能です。

府中プラは、これらの材料特性を深く理解し、お客様の具体的な要求性能とコストバランスを考慮した最適な材料選定を支援いたします。

設計段階で満たすべき要求特性 － 幾何精度・寸法安定性・環境耐性の確保

ベルト用プーリーの性能を最大限に引き出し、量産で安定した品質を確保するためには、設計段階で以下の要求特性を十分に考慮する必要があります。プーリーは、幾何学的精度と環境下での寸法安定性が特に重要となります。

幾何・回転精度 － 歯形・同軸度・真円度のトータル精度設計

プーリーの性能を左右する最も重要な要素の一つが、幾何学的および回転精度です。具体的には、以下の項目が挙げられます。

• 歯形プロファイル: ベルトとの適合性を確保し、スムーズな駆動と低摩耗を実現するために、正確な歯形が求められます。
• 円周ピッチ: ベルトの均一な駆動を保証するために、歯と歯の間のピッチが正確であることが不可欠です。
• 外径: ベルトの張力や速度に直結するため、設計通りの外径精度が求められます。
• 同軸度・総合振れ（TIR: Total Indicator Reading）: プーリーの回転軸と歯部の中心が一致しているか、また回転時の振れが許容範囲内であるかが、ベルトの脱落防止や振動抑制に極めて重要です。特に高速回転用途では、TIRの管理が厳しくなります。
• 真円度: プーリーの外周が真円に近いほど、ベルトとの接触が均一になり、スムーズな駆動と長寿命化に寄与します。

これらの精度は、金型設計の段階から厳密に考慮し、成形後の寸法変化まで見越した設計が求められます。

組付け適合性 － インサート・キー溝・熱膨張差を考慮した設計

プーリーが軸や他の部品と正確に組み付けられることは、システム全体の安定稼働に直結します。

• ボス真円度: 軸との密着性を確保し、ガタつきを防止するために、ボスの真円度が重要です。
• キー溝寸法: キーを介してトルクを伝達する場合、キー溝の寸法精度は伝達効率と耐久性に影響します。
• インサート一体成形時の座繰り・係合長: 金属インサートを樹脂で一体成形する場合、インサートの確実な固定と、熱膨張差による応力集中を避けるための設計が不可欠です。
• 熱膨張差を見込んだ逃がし: 樹脂と金属の線膨張係数の違いを考慮し、温度変化による応力を緩和するためのクリアランスや形状設計が重要です。

環境安定性 － 温度サイクル・薬品・PV条件の適合評価

プーリーは様々な環境下で使用されるため、環境変化に対する安定性も重要な設計要件です。

• 温度サイクル後の寸法戻り／同軸度ドリフト: 使用環境の温度変化によって、プーリーの寸法や同軸度が変化し、元の状態に戻らない「ドリフト」が発生しないかを確認します。
• 洗浄薬品影響: 特定の洗浄薬品に曝された際に、材料が劣化したり、寸法が変化したりしないかを確認します。
• PV条件との整合: 圧力と速度の積であるPV値が、材料の許容範囲内であるかを評価し、摩耗や発熱による劣化を防ぐ設計が必要です。

表面品質 － 歯面粗さ・ウェルド・バリ管理による信頼性設計

プーリーの表面品質は、ベルトとの摩耗や寿命に直接影響します。

• 歯面粗さ: ベルトとの摩擦を低減し、摩耗を抑えるために、歯面の滑らかさが求められます。
• ゲート痕・ウェルドラインの機能面回避: 成形時に生じるゲート痕や樹脂の合流部であるウェルドラインは、強度低下や摩耗の起点となる可能性があります。機能面、特にベルトとの接触面にはこれらの影響を避けるような金型設計が必要です。
• バリ管理: バリはベルトを損傷させる原因となるため、厳密なバリ管理が不可欠です。

府中プラは、これらの要求特性を満たすための設計ノウハウを持ち、金型設計、成形技術、そして温調管理を通じて、高精度なプーリーの量産を実現します。量産においては、キーエンス製画像測定器と、簡易的な振れ測定を併用することで、お客様が求める品質を安定的に確保してまいります。

その他の用途事例 － 洗浄・高温・難燃環境でのエンプラ活用

高機能樹脂プーリーは、その多様な特性により、幅広い産業分野の特定用途でその価値を発揮します。府中プラは、お客様の具体的なユースケースに合わせた最適な材料と設計支援をご提案します。

洗浄工程ライン

食品加工や医薬品製造ラインのような洗浄工程では、耐薬品性と衛生性が特に重視されます。このような環境では、PPSや半芳香族ポリアミドが優れた選択肢となります。これらの材料は高い耐薬品性と低吸水性を持ち、洗浄薬品や水分の影響を受けにくい特性があります。加えて、高い寸法安定性を確保することでスムーズで静音な搬送システムを目指します。

高温環境における搬送設備

高温環境下での搬送ラインでは、耐熱性と機械的強度が不可欠です。
例えば、乾燥炉や高温処理装置の近傍で使用されるプーリーには、PEEKに炭素繊維（CF）を配合した材料が適しています。PEEKは260℃以上の連続使用温度に耐え、CFによる補強は材料のたわみや熱による変形を効果的に抑制します。これにより、高温下での長期にわたる寸法安定性と再現性を確保し、安定したプーリーの機能を維持します。

難燃要求のある設備

電子機器の製造ラインや電装部品の近傍など、難燃性が求められる環境では、PEEK、PPS、PEIなどの自己消火性を持つスーパーエンプラが有効な選択肢となります。これらの材料は、UL94 V-0などの難燃等級を有しつつ、各々が持つ耐熱性や寸法安定性といった特性を兼ね備えています。これにより、火災リスクを低減しながらも、プーリーに求められる精密な精度を維持し、安全で信頼性の高いシステム構築に貢献します。

まとめ

ベルト用プーリーの樹脂化は、軽量化、静音化、耐環境性、そしてメンテナンスフリー化といった多角的なメリットを同時に実現する、極めて合理的な選択です。材料選定においては、PEEKやPPSに限定せず、PEIや半芳香族ポリアミドまで含めて、使用条件に基づいた最適な材料を選定することが重要です。設計段階では、同軸度、歯形精度、組付け適合性、そして環境安定性を確実に満たすことが、プーリーの長期的な信頼性を保証します。府中プラは、金型、成形、温調といった専門技術を通じて、高機能樹脂プーリーの量産における高い再現性を支援してまいります。
